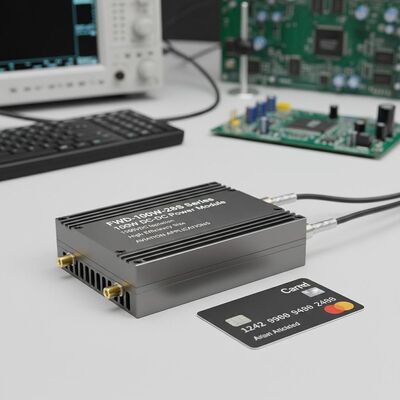

FWD-100W-28S Series 100W DC-DC Power Module dengan Isolasi 1500VDC Ukuran Ultra-kompak dan Efisiensi Tinggi untuk Aplikasi Penerbangan
| Tempat asal | Cina |
|---|---|
| Nama merek | Forward |
| Nomor model | Seri FWD-100W-28S |
| Kuantitas min Order | 1 |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | L/C,T/T |
| Menyediakan kemampuan | 10.000/tahun |
Contact me for free samples and coupons. Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Masukan（VDC） | 16～40V | Ukuran | 35,4×25,1×12,7mm |
|---|---|---|---|
| Siklus suhu | -55～ + 125℃ , 10 kali | Berat | 31g |
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | Perlindungan | Bukti kelembaban, bukti semprotan garam, bukti cetakan |
| Menyoroti | Modul Daya Isolasi 1500VDC,Modul Daya DC-DC Ukuran Ultra-kompak,Modul Daya Efisiensi Tinggi |
||
Deskripsi Produk
FWD-100W-28S Seri 100W DC-DC Power Module
Modul daya DC-DC batu bata 1/16 yang sangat kompak dengan isolasi 1500VDC, dirancang untuk aplikasi penerbangan dan militer yang menuntut.
Fitur Utama
- Efisiensi Tinggi: Hingga 90,3%
- Kekuatan output maksimum: 100W
- Isolasi Input/Output: 1500VDC
- Ukuran ultra-kompak: 35,4 × 25,1 × 12,7 mm
- Keandalan Tinggi: Tidak ada kapasitor elektrolitik aluminium atau tantalum internal
- Perlindungan Komprehensif: Perlindungan atas arus, atas tegangan, dan sirkuit pendek
- Aplikasi: Penelitian militer, kontrol industri, radar, kontrol tembakan, rudal dan sistem komunikasi
Spesifikasi Model
| Model | Input (VDC) | Output (VDC) | Arus Keluar | Ripple Vp-p | Efisiensi | Ukuran |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | 16-40V | 3.3V | 20A | 80mV | 88% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S05 | 16-40V | 5V | 20A | 80mV | 88% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S08 | 16-40V | 8V | 125A | 100mV | 89% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S012 | 16-40V | 12V | 8.33A | 100mV | 900,3% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S15 | 16-40V | 15V | 6.66A | 100mV | 90% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S24 | 16-40V | 24V | 4.16A | 150mV | 90% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S28 | 16-40V | 28V | 3.57A | 150mV | 89% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S32 | 16-40V | 32V | 3.12A | 100mV | 89% | 35.4 x 25.1 x 12.7 |
| WBDC100W-28S36 | 16-40V | 36V | 2.77A | 200mV | 89% | 35.4 x 25.1 x 12.7 |
Catatan Penting
Semua data diuji pada suhu +25°C, kecuali ditentukan sebaliknya, di bawah input/output nominal, beban penuh dan beban resistif murni.
Hubungi kami untuk kebutuhan output tegangan khusus.
Model dengan "N" postfix menunjukkan logika negatif, konfigurasi flange-R.
Aturan penamaan sufix plus-M (aktifasi -55 derajat): N-R-M
Parameter Masukan
| Parameter Masukan | Perhatikan | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|---|
| Jangkauan tegangan masuk | 28Vin | 16 | 28 | 40 | VDC |
| Tegangan gelombang masuk | Transitory (1s) | 50 | VDC | ||
| Menyalakan tegangan | 14 | 15 | 16 | VDC | |
| Matikan tegangan | 13 | 14 | 15 | VDC | |
| Tidak ada arus input beban | Output tanpa beban 48Vin | 110 | mA | ||
| Penyaringan input/output | π Tipe | Multi-level |
Aktifkan logika: Logika positif - Power on (Aktifkan pin terbuka), Power off (Aktifkan pin pendek)
Logika negatif - Power off (Aktifkan pin terbuka), Power on (Aktifkan pin pendek)
Logika negatif - Power off (Aktifkan pin terbuka), Power on (Aktifkan pin pendek)
Spesifikasi Umum
| Spesifikasi Umum | Perhatikan | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|---|
| Tegangan isolasi input/output | 1500 | VDC | |||
| Tegangan isolasi input/rumah | 1500 | VDC | |||
| Tegangan isolasi output/rumah | 500 | VDC | |||
| Resistensi isolasi | DC500V | 100 | MΩ | ||
| Frekuensi pergantian | 200 | 320 | 4000 | kHz | |
| Suhu kerja | - 40 | 100 | °C | ||
| Suhu penyimpanan | -55 | 125 | °C | ||
| Perlindungan | Hemat kelembaban, tahan semprotan garam, tahan jamur | ||||
| Ukuran | 35.4 × 25.1 × 12.7 | mm | |||
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | ||||
| Berat badan | 31 | g |
Standar pengujian seleksi
| Proyek Uji | Metode | Kondisi pengujian | Kelas Industri | Tingkat Militer |
|---|---|---|---|---|
| Pemeriksaan visual internal | GJB548B, 2017.1 | 100% | 100% | |
| Penyimpanan suhu tinggi | GJB150.3A | +125°C, 48 jam | 100% | |
| Penyimpanan suhu rendah | GJB150.3A | -55°C, 48 jam | 100% | |
| Siklus suhu | GJB548B, 1010.1 | -55°+125°C, 10 kali | 100% | |
| Pengujian tegangan menengah | - | Tc = +25°C | 100% | |
| Burn-in | Tc = +85°C, 48 jam | Pemeriksaan acak | 100% | |
| Uji listrik akhir | Spesifikasi produk | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Pemeriksaan visual eksternal | GJB548B, 2009.1 | 100% | 100% |
Dimensi Fisik
Ukuran: 33,2 mm (panjang) × 22,8 mm (lebar) × 9,1 mm (tinggi)
Diagram Konfigurasi Pin
Konfigurasi Pin
| Pin. | Simbol | Fungsi |
|---|---|---|
| 1 | Vi- | Input negatif |
| 2 | Keterangan: | Ujung kontrol |
| 3 | Vi+ | Input positif |
| 4 | Vo+ | Output positif |
| 5 | S+ | Sensing akhir positif |
| 6 | Pengeringan | Ujung penyesuaian tegangan |
| 7 | S- | Sensor ujung negatif |
| 8 | Vo- | Output negatif |
