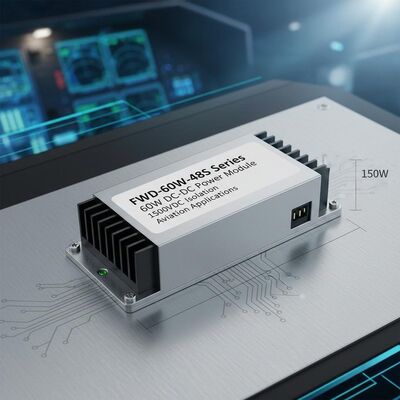

18 hingga 75 VDC Input 31 Gram 60 Watt DC DC Power Module Menawarkan 1500 VDC Isolasi Ukuran Ultra Kompak Cocok untuk aplikasi penerbangan
| Tempat asal | Cina |
|---|---|
| Nama merek | Forward |
| Nomor model | Seri FWD-60W-48S |
| Kuantitas min Order | 1 |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | L/C,T/T |
| Menyediakan kemampuan | 10000/tahun |
Detail produk
| Masukan（VDC） | 18 ~75V | Ukuran | 35,4×25,1×12,7mm |
|---|---|---|---|
| Siklus suhu | -55～ + 125℃ , 10 kali | Berat | 31g |
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | Perlindungan | Bukti kelembaban, bukti semprotan garam, bukti cetakan |
| Menyoroti | Modul Daya DC DC 60 Watt,Aplikasi Penerbangan DC DC Power Module |
||
Deskripsi Produk

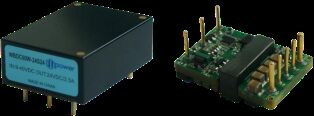

FWD-60W-48S Seri 1/16 Brick Power SERIES 60W DC-DC POWER MODUL
Fitur Utama
- Efisiensi Tinggi: 90%
- Daya Keluar Maksimal: Hingga 60W
- Isolasi Input/Output: 1500VDC
- Ukuran ultra-kompak: 35,4 * 25,1 * 12,7 mm
- Keandalan tinggi: Tidak ada kapasitor elektrolitik Aluminium dan Tantalum internal
- Perlindungan atas arus, tegangan dan sirkuit pendek
- Aplikasi: Penelitian militer, kontrol industri, radar, kontrol api, rudal, sistem komunikasi
Spesifikasi Model
| Model | Input (VDC) | Output (VDC) | Arus Keluar | Ripple Vp-p | Efisiensi | Ukuran |
|---|---|---|---|---|---|---|
| WBDC60W-48S3R3 | 18 - 75 V | 3.3V | 12A | 80mV | 87% | 35.4*25.1*12.7 |
| WBDC60W-48S05 | 18 - 75 V | 5V | 12A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-48S06 | 18 - 75 V | 6V | 10A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC60W-48S08 | 18 - 75 V | 8V | 7.5A | 100mV | 88.50% | 35.4*25.1*12.7 |
| WBDC60W-48S12 | 18 - 75 V | 12V | 5A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-48S15 | 18 - 75 V | 15V | 4A | 100mV | 90% | 35.4*25.1*12.7 |
| WBDC60W-48S24 | 18 - 75 V | 24V | 2.5A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-48S28 | 18 - 75 V | 28V | 2.14A | 100mV | 89% | 35.4*25.1*12.7 |
| WBDC60W-48S48 | 18 - 75 V | 48V | 1.25A | 200mV | 89% | 35.4*25.1*12.7 |
Catatan Penting
Semua data diuji pada suhu +25°C, kecuali ditentukan sebaliknya, di bawah input/output nominal, beban penuh dan beban resistif murni.
Hubungi kami untuk kebutuhan output tegangan khusus.
Model dengan "N" postfix menunjukkan logika negatif, konfigurasi flange-R.
Aturan penamaan sufix plus-M (aktifasi -55 derajat): N-R-M
Parameter Masukan
| Parameter Masukan | Perhatikan | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|---|
| Jangkauan tegangan masuk | 48Vin | 18 | 48 | 75 | VDC |
| Tegangan gelombang masuk | Transitory (1s) | 80 | VDC | ||
| Menyalakan tegangan | 16.5 | 17.2 | 18 | VDC | |
| Matikan tegangan | 16.3 | 16.7 | 17 | VDC | |
| Tidak ada arus input beban | Output tanpa beban 48Vin | 50 | mA | ||
| Penyaringan input/output | π Tipe | Multi-level | |||
| Aktifkan logika | Logika positif: Power on (Aktifkan pin terbuka), Power off (Aktifkan pin pendek) Logika negatif: Power off (Aktifkan pin terbuka), Power on (Aktifkan pin pendek) | ||||
Spesifikasi Umum
| Spesifikasi Umum | Perhatikan | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|---|
| Tegangan isolasi input/output | 1500 | VDC | |||
| Tegangan isolasi input/rumah | 1500 | VDC | |||
| Tegangan isolasi output/rumah | 500 | VDC | |||
| Resistensi isolasi | DC500V | 100 | MΩ | ||
| Frekuensi pergantian | 280 | 330 | 350 | kHz | |
| Suhu kerja | - 40 | 100 | °C | ||
| Suhu penyimpanan | -55 | 125 | °C | ||
| Perlindungan | Hemat kelembaban, tahan semprotan garam, tahan jamur | ||||
| Ukuran | 35.4 * 25.1 * 12.7 | mm | |||
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | ||||
| Berat badan | 31 | g | |||
Standar pengujian seleksi
| Proyek Uji | Metode | Kondisi pengujian | Kelas Industri | Tingkat Militer |
|---|---|---|---|---|
| Pemeriksaan visual internal | GJB548B, 2017.1 | 100% | 100% | |
| Penyimpanan suhu tinggi | GJB150.3A | +125°C, 48 jam | 100% | |
| Penyimpanan suhu rendah | GJB150.3A | -55°C, 48 jam | 100% | |
| Siklus suhu | GJB548B, 1010.1 | -55°+125°C, 10 kali | 100% | |
| Pengujian tegangan menengah | - | Tc = +25°C | 100% | |
| Burn-in | Tc = +85°C, 48 jam | Pemeriksaan acak | 100% | |
| Uji listrik akhir | Spesifikasi produk | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Pemeriksaan visual eksternal | GJB548B, 2009.1 | 100% | 100% |
Dimensi Fisik
Ukuran: 33.2mm (panjang) * 22.8mm (lebar) * 9.1mm (tinggi)
Konfigurasi Pin
| Pin. | Simbol | Fungsi |
|---|---|---|
| 1 | Vi- | Input negatif |
| 2 | Keterangan: | Ujung kontrol |
| 3 | Vi+ | Input positif |
| 4 | Vo+ | Output positif |
| 5 | S+ | Sensing akhir positif |
| 6 | Pengeringan | Ujung penyesuaian tegangan |
| 7 | S- | Sensor ujung negatif |
| 8 | Vo- | Output negatif |
