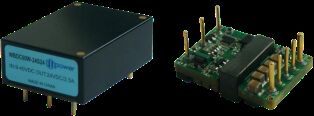

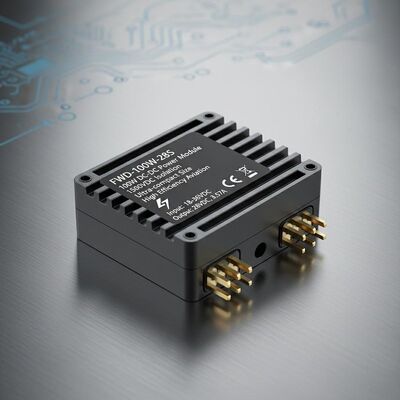

31g FWD tahan kelembaban 100W 28S Series DC DC Power Module Dengan Isolasi 1500VDC Ultra Compact Size
| Tempat asal | Cina |
|---|---|
| Nama merek | Forward |
| Nomor model | Seri FWD-100W-48S |
| Kuantitas min Order | 1 |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | L/C,T/T |
| Menyediakan kemampuan | 10.000/tahun |
Detail produk
| Masukan（VDC） | 36～75V | Ukuran | 35,4×25,1×12,7mm |
|---|---|---|---|
| Siklus suhu | -55～ + 125℃ , 10 kali | berat | 31g |
| metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | Perlindungan | Bukti kelembaban, bukti semprotan garam, bukti cetakan |
| Menyoroti | Aplikasi Penerbangan DC DC Power Module,1500VDC Isolasi DC DC Power Module,Modul Daya DC DC Seri 28S |
||
Deskripsi Produk
Seri FWD-100W-48S 1/16 BRICK POWER SERIES MODUL DAYA DC-DC 60W
Fitur Utama
- Efisiensi Tinggi: 90,5%
- Daya Output Maks: Hingga 100W
- Isolasi Input/Output: 1500VDC
- Ukuran ultra-kompak: 35,4 * 25,1 * 12,7 mm
- Keandalan Tinggi: Tanpa kapasitor elektrolit Aluminium dan Tantalum internal
- Perlindungan arus berlebih, tegangan berlebih, dan korsleting
- Aplikasi: Kontrol industri, radar, kontrol kebakaran, sistem komunikasi, sistem yang terpasang pada rudal
Spesifikasi Model
| Model | Input (VDC) | Output (VDC) | Arus Output | Ripple Vp-p | Efisiensi | Ukuran |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35,4*25,1*12,7 |
| WBDC100W-48S12 | 36-75V | 12V | 8,33A | 100mV | 89,5% | 35,4*25,1*12,7 |
| WBDC100W-48S15 | 36-75V | 15V | 6,66A | 100mV | 90,5% | 35,4*25,1*12,7 |
| WBDC100W-485S24 | 36-75V | 24V | 4,16A | 150mV | 89% | 35,4*25,1*12,7 |
| WBDC100W-48S28 | 36-75V | 28V | 3,57A | 150mV | 89% | 35,4*25,1*12,7 |
Catatan Penting
Semua data diuji pada +25°C kecuali dinyatakan lain, di bawah input/output terukur, beban penuh, dan beban resistif murni.
Hubungi kami untuk persyaratan output tegangan kustom.
Model dengan akhiran "N" menunjukkan logika negatif, konfigurasi flensa-R.
Aturan penamaan akhiran plus-M (-55 derajat aktivasi): N-R-M
Parameter Input
| Parameter Input | Keterangan | Min | Tipikal | Maks | Unit |
|---|---|---|---|---|---|
| Rentang tegangan input | 48Vin | 36 | 48 | 75 | VDC |
| Tegangan lonjakan input | Transien (1s) | 80 | VDC | ||
| Tegangan nyala | 33,6 | VDC | |||
| Tegangan mati | 33,1 | VDC | |||
| Arus input tanpa beban | Output tanpa beban 24Vin | 110 | mA | ||
| Penyaringan input/output | Tipe π | Multi-level | |||
| Logika aktif | Logika positif: Daya aktif (Pin aktif terbuka), Daya nonaktif (Pin aktif terhubung singkat) Logika negatif: Daya nonaktif (Pin aktif terbuka), Daya aktif (Pin aktif terhubung singkat) |
||||
Spesifikasi Umum
| Spesifikasi Umum | Keterangan | Min | Tipikal | Maks | Unit |
| Input/Output | 1500 | VDC | |||
| Tegangan isolasi | |||||
| Input/selubung luar | 1500 | VDC | |||
| Output/selubung luar | 500 | VDC | |||
| Resistansi isolasi | DC500V | 100 | MΩ | ||
| Frekuensi switching | 200 | 320 | 400 | Khz | |
| Suhu operasi | -40 | 100 | °C | ||
| Penyimpanan suhu | -55 | 125 | °C | ||
| Properti pelindung | Tahan lembab, tahan semprotan garam, dan tahan jamur | ||||
| Dimensi eksternal | 35,4 × 25,1 × 12,7(P ×L ×T) | mm | |||
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | ||||
| Berat | 31 | g | |||
| Proyek Uji | Metode | Kondisi Uji | Kelas Industri | Kelas |
|---|---|---|---|---|
| Inspeksi visual internal | GJB548B, 2017.1 | 100% | 100% | |
| Penyimpanan suhu tinggi | GJB150.3A | +125°C, 48 jam | 100% | |
| Penyimpanan suhu rendah | GJB150.3A | -55°C, 48 jam | 100% | |
| Siklus suhu | GJB548B, 1010.1 | -55～+125°C, 10 kali | 100% | |
| Pengujian tegangan menengah | - | Tc = +25°C | 100% | |
| Burn-in | Tc = +85°C, 48 jam | Pemeriksaan acak | 100% | |
| Uji listrik akhir | Spesifikasi produk | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Inspeksi visual eksternal | GJB548B, 2009.1 | 100% | 100% |
Dimensi Fisik
Ukuran: 33,2mm (panjang) * 22,8mm (lebar) * 9,1mm (tinggi)
Konfigurasi Pin
| Pin | Simbol | Fungsi |
|---|---|---|
| 1 | Vi- | Input negatif |
| 2 | EN | Ujung kontrol |
| 3 | Vi+ | Input positif |
| 4 | Vo+ | Output positif |
| 5 | S+ | Ujung penginderaan positif |
| 6 | Trim | Ujung penyesuaian tegangan |
| 7 | S- | Ujung penginderaan negatif |
| 8 | Vo- | Output negatif |
