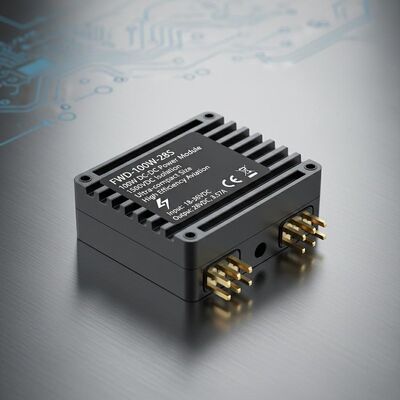

FWD-100W-28S Series 100W DC-DC Power Module dengan isolasi 1500VDC dan ukuran ultra-kompak untuk aplikasi penerbangan efisiensi tinggi
| Tempat asal | Cina |
|---|---|
| Nama merek | Forward |
| Nomor model | Seri FWD-100W-48S |
| Kuantitas min Order | 1 |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | L/C,T/T |
| Menyediakan kemampuan | 10.000/tahun |
Contact me for free samples and coupons. Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| Masukan（VDC） | 36～75V | Ukuran | 35,4×25,1×12,7mm |
|---|---|---|---|
| Siklus suhu | -55～ + 125℃ , 10 kali | Berat | 31g |
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | Perlindungan | Bukti kelembaban, bukti semprotan garam, bukti cetakan |
| Menyoroti | 1500VDC Isolasi DC-DC Power Module,Modul Tenaga Penerbangan Ukuran Ultra-kompak,Efisiensi Tinggi 90 |
||
Deskripsi Produk

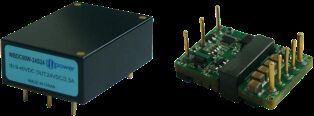

FWD-100W-48S Seri 1/16 Brick POWER SERIES 60W DC-DC POWER MODUL
Fitur Utama
- Efisiensi Tinggi: 90,5%
- Daya Keluar Maksimal: Hingga 100W
- Isolasi Input/Output: 1500VDC
- Ukuran ultra-kompak: 35,4 * 25,1 * 12,7 mm
- Keandalan tinggi: Tidak ada kapasitor elektrolitik Aluminium dan Tantalum internal
- Perlindungan atas arus, tegangan dan sirkuit pendek
- Aplikasi: Penelitian militer, kontrol industri, radar, kontrol api, rudal, sistem komunikasi
Spesifikasi Model
| Model | Input (VDC) | Output (VDC) | Arus Keluar | Ripple Vp-p | Efisiensi | Ukuran |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75V | 12V | 8.33A | 100mV | 890,5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75V | 15V | 6.66A | 100mV | 900,5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75V | 24V | 4.16A | 150mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*12.7 |
Catatan Penting
Semua data diuji pada suhu +25°C, kecuali ditentukan sebaliknya, di bawah input/output nominal, beban penuh dan beban resistif murni.
Hubungi kami untuk kebutuhan output tegangan khusus.
Model dengan "N" postfix menunjukkan logika negatif, konfigurasi flange-R.
Aturan penamaan sufix plus-M (aktifasi -55 derajat): N-R-M
Parameter Masukan
| Parameter Masukan | Perhatikan | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|---|
| Jangkauan tegangan masuk | 48Vin | 36 | 48 | 75 | VDC |
| Tegangan gelombang masuk | Transitory (1s) | 80 | VDC | ||
| Menyalakan tegangan | 33.6 | VDC | |||
| Matikan tegangan | 33.1 | VDC | |||
| Tidak ada arus input beban | Output tanpa beban 24Vin | 110 | mA | ||
| Penyaringan input/output | π Tipe | Multi-level | |||
| Aktifkan logika | Logika positif: Power on (Aktifkan pin terbuka), Power off (Aktifkan pin pendek) Logika negatif: Power off (Aktifkan pin terbuka), Power on (Aktifkan pin pendek) |
||||
Spesifikasi Umum
| Spesifikasi Umum | Perhatikan | Min | Tipikal | Maksimal | Satuan |
| Input/Output | 1500 | VDC | |||
| Tegangan isolasi | |||||
| Input/Penutup luar | 1500 | VDC | |||
| Output/Penutup luar | 500 | VDC | |||
| Resistensi isolasi | DC500V | 100 | MΩ | ||
| Frekuensi pergantian | 200 | 320 | 400 | Khz | |
| Suhu operasi | - 40 | 100 | °C | ||
| Penyimpanan suhu | -55 | 125 | °C | ||
| Sifat pelindung | Tahan kelembaban, tahan semprotan garam, dan tahan jamur | ||||
| Dimensi eksternal | 35.4 × 25. 1 × 12.7(L ×W ×H) | mm | |||
| Metode pendinginan | Konveksi, pendinginan udara paksa, konduksi | ||||
| Berat badan | 31 | g | |||
| Proyek Uji | Metode | Kondisi pengujian | Kelas Industri | Tingkat Militer |
|---|---|---|---|---|
| Pemeriksaan visual internal | GJB548B, 2017.1 | 100% | 100% | |
| Penyimpanan suhu tinggi | GJB150.3A | +125°C, 48 jam | 100% | |
| Penyimpanan suhu rendah | GJB150.3A | -55°C, 48 jam | 100% | |
| Siklus suhu | GJB548B, 1010.1 | -55°+125°C, 10 kali | 100% | |
| Pengujian tegangan menengah | - | Tc = +25°C | 100% | |
| Burn-in | Tc = +85°C, 48 jam | Pemeriksaan acak | 100% | |
| Uji listrik akhir | Spesifikasi produk | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Pemeriksaan visual eksternal | GJB548B, 2009.1 | 100% | 100% |
Dimensi Fisik
Ukuran: 33.2mm (panjang) * 22.8mm (lebar) * 9.1mm (tinggi)
Konfigurasi Pin
| Pin. | Simbol | Fungsi |
|---|---|---|
| 1 | Vi- | Input negatif |
| 2 | Keterangan: | Ujung kontrol |
| 3 | Vi+ | Input positif |
| 4 | Vo+ | Output positif |
| 5 | S+ | Sensing akhir positif |
| 6 | Pengeringan | Ujung penyesuaian tegangan |
| 7 | S- | Sensor ujung negatif |
| 8 | Vo- | Output negatif |
