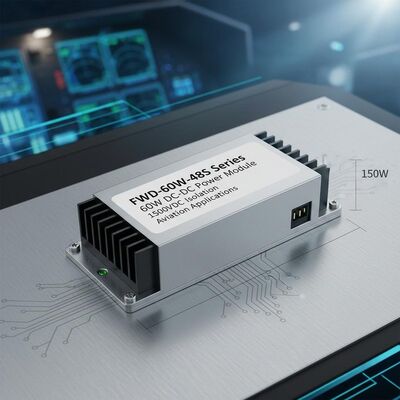

FWD-60W-48S Series 60W DC-DC Power Module dengan isolasi 1500VDC dan ukuran ultra-kompak untuk aplikasi penerbangan

Tempat asal	Cina
Nama merek	Forward
Nomor model	Seri FWD-60W-48S
Kuantitas min Order	1
Waktu pengiriman	5-8 hari kerja
Syarat-syarat pembayaran	L/C,T/T
Menyediakan kemampuan	10000/tahun

Contact me for free samples and coupons. Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

Detail produk

Masukan（VDC）	18 ~75V	Ukuran	35,4×25,1×12,7mm
Siklus suhu	-55～ + 125℃ , 10 kali	Berat	31g
Metode pendinginan	Konveksi, pendinginan udara paksa, konduksi	Perlindungan	Bukti kelembaban, bukti semprotan garam, bukti cetakan
Menyoroti	Daya Keluar 60W Modul Daya DC-DC , Modul Daya Isolasi 1500VDC , Modul Tenaga Penerbangan Ukuran Ultra-kompak

Tinggalkan pesan

Deskripsi Produk

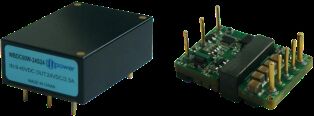

FWD-60W-48S Seri 1/16 Brick Power SERIES 60W DC-DC POWER MODUL

Fitur Utama

Efisiensi Tinggi: 90%
Daya Keluar Maksimal: Hingga 60W
Isolasi Input/Output: 1500VDC
Ukuran ultra-kompak: 35,4 * 25,1 * 12,7 mm
Keandalan tinggi: Tidak ada kapasitor elektrolitik Aluminium dan Tantalum internal
Perlindungan atas arus, tegangan dan sirkuit pendek
Aplikasi: Penelitian militer, kontrol industri, radar, kontrol api, rudal, sistem komunikasi

Spesifikasi Model

Model	Input (VDC)	Output (VDC)	Arus Keluar	Ripple Vp-p	Efisiensi	Ukuran
WBDC60W-48S3R3	18 - 75 V	3.3V	12A	80mV	87%	35.425.112.7
WBDC60W-48S05	18 - 75 V	5V	12A	80mV	88%	35.425.112.7
WBDC60W-48S06	18 - 75 V	6V	10A	80mV	88%	35.425.112.7
WBDC60W-48S08	18 - 75 V	8V	7.5A	100mV	88.50%	35.425.112.7
WBDC60W-48S12	18 - 75 V	12V	5A	100mV	90%	35.425.112.7
WBDC60W-48S15	18 - 75 V	15V	4A	100mV	90%	35.425.112.7
WBDC60W-48S24	18 - 75 V	24V	2.5A	100mV	89%	35.425.112.7
WBDC60W-48S28	18 - 75 V	28V	2.14A	100mV	89%	35.425.112.7
WBDC60W-48S48	18 - 75 V	48V	1.25A	200mV	89%	35.425.112.7

Catatan Penting

Semua data diuji pada suhu +25°C, kecuali ditentukan sebaliknya, di bawah input/output nominal, beban penuh dan beban resistif murni.

Hubungi kami untuk kebutuhan output tegangan khusus.

Model dengan "N" postfix menunjukkan logika negatif, konfigurasi flange-R.

Aturan penamaan sufix plus-M (aktifasi -55 derajat): N-R-M

Parameter Masukan

Parameter Masukan	Perhatikan	Min	Tipikal	Maksimal	Satuan
Jangkauan tegangan masuk	48Vin	18	48	75	VDC
Tegangan gelombang masuk	Transitory (1s)			80	VDC
Menyalakan tegangan		16.5	17.2	18	VDC
Matikan tegangan		16.3	16.7	17	VDC
Tidak ada arus input beban	Output tanpa beban 48Vin		50		mA
Penyaringan input/output	π Tipe	Multi-level
Aktifkan logika	Logika positif: Power on (Aktifkan pin terbuka), Power off (Aktifkan pin pendek) Logika negatif: Power off (Aktifkan pin terbuka), Power on (Aktifkan pin pendek)

Spesifikasi Umum

Spesifikasi Umum	Perhatikan	Min	Tipikal	Maksimal	Satuan
Tegangan isolasi input/output		1500			VDC
Tegangan isolasi input/rumah		1500			VDC
Tegangan isolasi output/rumah		500			VDC
Resistensi isolasi	DC500V	100			MΩ
Frekuensi pergantian		280	330	350	kHz
Suhu kerja		- 40		100	°C
Suhu penyimpanan		-55		125	°C
Perlindungan	Hemat kelembaban, tahan semprotan garam, tahan jamur
Ukuran		35.4 * 25.1 * 12.7			mm
Metode pendinginan	Konveksi, pendinginan udara paksa, konduksi
Berat badan		31			g

Standar pengujian seleksi

Proyek Uji	Metode	Kondisi pengujian	Kelas Industri	Tingkat Militer
Pemeriksaan visual internal	GJB548B, 2017.1		100%	100%
Penyimpanan suhu tinggi	GJB150.3A	+125°C, 48 jam		100%
Penyimpanan suhu rendah	GJB150.3A	-55°C, 48 jam		100%
Siklus suhu	GJB548B, 1010.1	-55°+125°C, 10 kali		100%
Pengujian tegangan menengah	-	Tc = +25°C		100%
Burn-in		Tc = +85°C, 48 jam	Pemeriksaan acak	100%
Uji listrik akhir	Spesifikasi produk	-40°C, +25°C, +85°C (Tc)	100%	100%
Pemeriksaan visual eksternal	GJB548B, 2009.1		100%	100%

Dimensi Fisik

Ukuran: 33.2mm (panjang) * 22.8mm (lebar) * 9.1mm (tinggi)

Konfigurasi Pin

Pin.	Simbol	Fungsi
1	Vi-	Input negatif
2	Keterangan:	Ujung kontrol
3	Vi+	Input positif
4	Vo+	Output positif
5	S+	Sensing akhir positif
6	Pengeringan	Ujung penyesuaian tegangan
7	S-	Sensor ujung negatif
8	Vo-	Output negatif
