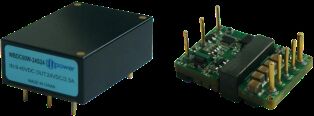

Modul Daya DC FWD-60W-48S Menawarkan Isolasi 1500 VDC Ukuran Ultra Kompak Cocok untuk Aplikasi Penerbangan

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Tempat asal Cina
Nama merek Forward
Nomor model Seri FWD-60W-48S
Kuantitas min Order 1
Waktu pengiriman 5-8 hari kerja
Syarat-syarat pembayaran L/C,T/T
Menyediakan kemampuan 10000/tahun
Detail produk
Masukan（VDC） 18 ~75V Ukuran 35,4×25,1×12,7mm
Siklus suhu -55～ + 125℃ , 10 kali berat 31g
metode pendinginan Konveksi, pendinginan udara paksa, konduksi Perlindungan Bukti kelembaban, bukti semprotan garam, bukti cetakan
Menyoroti

Modul Daya DC DC 60 Watt

,

Aplikasi Penerbangan DC DC Power Module
Tinggalkan pesan
Deskripsi Produk
Seri FWD-60W-48S 1/16 BRICK POWER SERI MODUL DAYA DC-DC 60W
Fitur Utama
  • Efisiensi Tinggi: 90%
  • Daya Output Maks: Hingga 60W
  • Isolasi Input/Output: 1500VDC
  • Ukuran ultra-kompak: 35,4 * 25,1 * 12,7 mm
  • Keandalan Tinggi: Tanpa kapasitor elektrolit Aluminium dan Tantalum internal
  • Perlindungan arus berlebih, tegangan berlebih, dan hubung singkat
  • Aplikasi: Kontrol industri, radar, kontrol kebakaran, terpasang pada rudal, sistem komunikasi
Spesifikasi Model
Model Input (VDC) Output (VDC) Arus Output Ripple Vp-p Efisiensi Ukuran
FWD-60W-48S3R3 18-75V 3,3V 12A 80mV 87% 35,4*25,1*12,7
FWD-60W-48S05 18-75V 5V 12A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S06 18-75V 6V 10A 80mV 88% 35,4*25,1*12,7
FWD-60W-48S08 18-75V 8V 7,5A 100mV 88,50% 35,4*25,1*12,7
FWD-60W-48S12 18-75V 12V 5A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S15 18-75V 15V 4A 100mV 90% 35,4*25,1*12,7
FWD-60W-48S24 18-75V 24V 2,5A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S28 18-75V 28V 2,14A 100mV 89% 35,4*25,1*12,7
FWD-60W-48S48 18-75V 48V 1,25A 200mV 89% 35,4*25,1*12,7
Catatan Penting
Semua data diuji pada +25°C kecuali dinyatakan lain, di bawah input/output terukur, beban penuh, dan beban resistif murni.
Hubungi kami untuk persyaratan output tegangan kustom.
Model dengan akhiran "N" menunjukkan logika negatif, konfigurasi flensa-R.
Aturan penamaan akhiran plus-M (-55 derajat aktivasi): N-R-M
Parameter Input
Parameter Input Keterangan Min Tipikal Maks Unit
Rentang tegangan input 48Vin 18 48 75 VDC
Tegangan lonjakan input Transien (1s)

80 VDC
Tegangan nyala
16,5 17,2 18 VDC
Tegangan mati
16,3 16,7 17 VDC
Arus input tanpa beban Output tanpa beban 48Vin
50
mA
Penyaringan input/output Tipe π Multi-level
Logika aktifkan Logika positif: Daya aktif (Pin aktif terbuka), Daya nonaktif (Pin aktif terhubung singkat)
Logika negatif: Daya nonaktif (Pin aktif terbuka), Daya aktif (Pin aktif terhubung singkat)

Spesifikasi Umum
Spesifikasi Umum Keterangan Min Tipikal Maks Unit
Tegangan isolasi input/output
1500

VDC
Tegangan isolasi input/housing
1500

VDC
Tegangan isolasi output/housing
500

VDC
Resistansi isolasi DC500V 100

MΩ
Frekuensi switching
280 330 350 kHz
Suhu kerja
-40
100 °C
Suhu penyimpanan
-55
125 °C
Perlindungan Tahan lembab, tahan semprotan garam, tahan jamur

Ukuran
35,4 * 25,1 * 12,7 mm
Metode pendinginan Konveksi, pendinginan udara paksa, konduksi

Berat
31 g
Standar Pengujian Seleksi
Proyek Uji Metode Kondisi Uji Kelas Industri Kelas
Inspeksi visual internal GJB548B, 2017.1
100% 100%
Penyimpanan suhu tinggi GJB150.3A +125°C, 48 jam
100%
Penyimpanan suhu rendah GJB150.3A -55°C, 48 jam
100%
Siklus suhu GJB548B, 1010.1 -55～+125°C, 10 kali
100%
Pengujian tegangan menengah - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48 jam Pemeriksaan acak 100%
Uji listrik akhir Spesifikasi produk -40°C, +25°C, +85°C (Tc) 100% 100%
Inspeksi visual eksternal GJB548B, 2009.1
100% 100%
Dimensi Fisik
Ukuran: 33,2mm (panjang) * 22,8mm (lebar) * 9,1mm (tinggi)
Modul Daya DC FWD-60W-48S Menawarkan Isolasi 1500 VDC Ukuran Ultra Kompak Cocok untuk Aplikasi Penerbangan 0
Konfigurasi Pin
Pin Simbol Fungsi
1 Vi- Input negatif
2 EN Ujung kontrol
3 Vi+ Input positif
4 Vo+ Output positif
5 S+ Ujung sensing positif
6 Trim Ujung penyesuaian tegangan
7 S- Ujung sensing negatif
8 Vo- Output negatif
