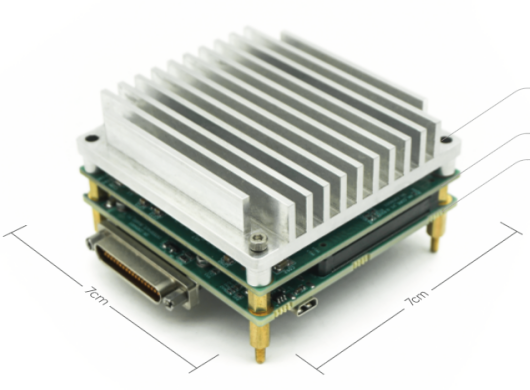

FWD-2.0 RK3588 Papan Pengolahan Gambar dengan 8K Video Encoding 6 TOPS NPU dan Input Video Dual-Channel untuk Kamera Infrared
| Tempat asal | Cina |
|---|---|
| Nama merek | Forward |
| Nomor model | FWD-2.0 RK3588 |
| Kuantitas min Order | 1 |
| Waktu pengiriman | 5-8 Hari Kerja |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 10.000/tahun |
Detail produk
| Menyoroti | Papan pengolah gambar RK3588,Papan pengkodean video 8K,Papan input video kamera inframerah |
||
|---|---|---|---|
Deskripsi Produk
FWD-2.0 RK3588 Papan Pemrosesan Gambar Hemat Biaya
Papan Pemrosesan Gambar Tertanam untuk Kamera Inframerah / Pencitra Termal
Ikhtisar Produk
Papan pemrosesan gambar tertanam ini berukuran 70×70×17 mm dan terdiri dari papan inti prosesor utama (SOM) dan papan pembawa pemrosesan gambar. Papan inti dilengkapi prosesor andalan Rockchip RK3588 yang dibangun pada proses LP 8nm, dengan CPU octa-core 64-bit berdasarkan arsitektur Cortex-A76+A55 dan frekuensi utama hingga 2,4GHz. Ini mengintegrasikan AI NPU yang mampu memberikan daya komputasi 6 TOPS dan mendukung kerangka pembelajaran mendalam arus utama.
Board ini mengintegrasikan input saluran ganda untuk video digital SDI dan video analog PAL, sekaligus mendukung output video SDI dan video jaringan. Dilengkapi dengan antarmuka komunikasi onboard yang kaya, memungkinkan transmisi data video yang stabil dan efisien untuk sistem visi tertanam berkinerja tinggi. Produk ini telah menyelesaikan adaptasi driver inti di lingkungan Linux (Ubuntu RootFS), yang memungkinkan pengembangan lapisan aplikasi langsung.
Aplikasi
Dengan penerapan berbagai aplikasi atau program perangkat lunak algoritmik, papan pengolah gambar ini berfungsi sebagai komponen inti yang terintegrasi ke dalam perangkat seperti pencari, pod, dan gimbal optoelektronik, yang memfasilitasi observasi, pembidikan, dan pengintaian target.
Fitur Utama
- Pengambilan Video Digital SDI:Dilengkapi dengan kemampuan menangkap sinyal video digital SDI
- Pengambilan Video Analog PAL:Dilengkapi dengan kemampuan menangkap sinyal video analog PAL
- Komunikasi Serial:Dilengkapi dengan kemampuan komunikasi serial
- Komunikasi Jaringan:Dilengkapi dengan kemampuan komunikasi jaringan
- Antarmuka & Ekspansi Tipe-C:Dilengkapi antarmuka Tipe-C yang mendukung USB 3.1 dan ekspansi periferal untuk pengoperasian sistem desktop
- Keluaran HDMI:Dilengkapi dengan kemampuan output HDMI
- Lingkungan Waktu Proses Inferensi AI:Lingkungan runtime inferensi AI bawaan dengan arsitektur tri-core dan daya komputasi 6 TOPS; mendukung beberapa presisi data termasuk INT4, INT8, INT16, FP16, BF16, dan TF32
- Pengkodean Video:Mendukung pengkodean video dalam format seperti H.265 dan H.264
Konfigurasi Perangkat Keras Inti
| Konfigurasi | Spesifikasi |
|---|---|
| CPU | Rockchip RK3588: Arsitektur besar-kecil Octa-core 64-bit (4x Cortex-A76 + 4x Cortex-A55) |
| NPU | Daya komputasi 6 TOPS, arsitektur triple-core, mendukung INT4/INT8/INT16/FP16/BF16/TF32 |
| GPU | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Modul Akselerasi Gambar 2D Performa Tinggi Tertanam |
| Multimedia | Mendukung decoding video H.265/H.264/AV1/VP9/AVS2 hingga 8K@60FPS; Mendukung pengkodean video H.264/H.265 hingga 8K@30FPS |
| RAM | 8GB LPDDR4X |
| Penyimpanan Bawaan | EMMC 64GB |
| Perluas Penyimpanan | Slot kartu SD standar, mendukung hingga 128GB |
| Antarmuka Berkecepatan Tinggi | Mendukung PCIe 3.0 / PCIe 2.0 / Tipe-C / USB 3.1 / USB 2.0 |
Antarmuka Perangkat Keras
| Antarmuka | Spesifikasi | Keterangan |
|---|---|---|
| Catu Daya | DC 12V ±1V | Arus operasi maksimum 1,2A, penggunaan tipikal sekitar 0,5A; disuplai melalui konektor miniatur |
| Masukan Video | 1*SDI | Input video digital, resolusi maksimum 1920x1080 pada 60 fps, menggunakan konektor RF tipe MCX |
| Masukan Video | 1* SAHABAT | Input video analog, 720x576 @ 25fps, menggunakan konektor RF tipe MCX |
| Masukan Video | 1 * SDI | 3G-SDI, HD-SDI |
| Keluaran Video | 2 * HDMI | Antarmuka Mikro |
| Internet | 1* Ethernet | Port Ethernet negosiasi otomatis Gigabit, menggunakan konektor mini 1,25 |
| USB | 1 * USB 3.1 | Tipe-C |
| Pelabuhan Seri | 3 * RS422 1* RS232 |
Tingkat baud transmisi default: 115.200 bps UART |
Spesifikasi Papan
Dimensi pemasangan: 70 mm (L) × 70 mm (W) (tidak termasuk konektor); tingginya tidak melebihi 34 mm (termasuk heat sink). Diagram skema dimensi papan ditunjukkan pada Gambar 1. Antarmuka perangkat keras ditunjukkan pada Gambar 2.
Kemampuan Beradaptasi Lingkungan
Suhu Pengoperasian: -40℃ hingga +60℃
Dukungan Pengembangan Perangkat Lunak
Produk ini telah menyelesaikan adaptasi dan verifikasi semua driver periferal inti berdasarkan sistem Linux (dilengkapi dengan sistem file Ubuntu secara default). Pengguna dapat langsung melakukan pengembangan lapisan aplikasi menggunakan panggilan sistem standar tanpa masalah driver tingkat rendah yang rumit.
Perangkat Lunak Pengemudi
- Driver Prosesor Inti:Manajemen daya, jam, interupsi, dan pengontrol DMA yang disesuaikan dari RK3588, memastikan penjadwalan daya komputasi CPU dan NPU yang efisien
- Driver Masukan Video:
- Pengemudi SDI:Chip penerima video digital yang disesuaikan, mendukung penangkapan stabil dan sinkronisasi sinyal SDI definisi tinggi
- Sopir Sobat:Chip dekoder video analog yang diadaptasi dan penyelarasan waktu yang lengkap untuk antarmuka BT.656, menyediakan node perangkat V4L2 standar
- Penggerak Keluaran Video:Chip pemancar SDI yang diadaptasi dan menyediakan driver perangkat tampilan, mendukung streaming dan tampilan bingkai video
- Pengemudi Antarmuka Jaringan:Gigabit Ethernet adaptif, mendukung streaming video jaringan (RTSP) dan kontrol perintah jarak jauh
- Driver Antarmuka Komunikasi:Antarmuka onboard yang diadaptasi termasuk UART, I2C, dan GPIO untuk kontrol langsung dan interaksi data dengan perangkat eksternal
Pengambilan Video
Papan ini mengintegrasikan dua jenis antarmuka input video untuk memenuhi persyaratan koneksi sensor yang berbeda:
- Masukan Video Digital SDI:Driver disesuaikan dengan serializer/deserializer (SerDes) yang relevan, menyediakan antarmuka V4L2 standar untuk akuisisi data bingkai gambar
- Masukan Video Analog PAL:Mendukung input inframerah analog (IR) dengan chip dekoder video analog yang disesuaikan untuk konversi sinyal dan pemrosesan kerangka V4L2
| Masukan Video | Spesifikasi Koleksi | Ruang Warna |
|---|---|---|
| Kamera Cahaya Tampak | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| Kamera Inframerah | 720x576@25fps | RGB24 |
Penerapan Algoritma
Mengintegrasikan NPU arsitektur tri-core yang mendukung operasi hibrid INT4/INT8/INT16/FP16 untuk tugas penglihatan kompleks termasuk deteksi objek, klasifikasi, dan pelacakan. Menyediakan RKNN Runtime API untuk memuat model RKNN, mengelola input/output, dan menjalankan komputasi inferensi pada NPU.
Contoh algoritme yang berjalan disediakan untuk memulai cepat:
- Deteksi Objek:Contoh penerapan YOLOv5 untuk deteksi objek real-time pada aliran video yang diambil
- Pelacakan Objek:Contoh algoritme pelacakan terintegrasi untuk kontrol loop tertutup berdasarkan data jarak yang meleset
- Integrasi dengan Streaming Video:Contoh program menunjukkan memasukkan bingkai gambar ke NPU untuk inferensi dan melapiskan hasil melalui fungsi OSD
Catatan: Contoh hanya berfungsi sebagai panduan teknis saja; kinerja atau kemanjuran algoritma tidak dijamin.
Daftar Periksa Pengiriman Produk
| TIDAK. | Zat | JUMLAH | Komentar |
|---|---|---|---|
| 1 | Kartu Pemrosesan Gambar | 1 set | |
| 2 | Pendingin | 1 buah | |
| 3 | Kabel listrik | 1 set | Model Soket: J30JZLN37ZKWA000 Model Steker: J30JZ/XN37TJCAL01 (Termasuk steker dengan kabel timah 200mm) Kabel Seri Kabel Jaringan |
| 4 | Kabel USB Mikro | 2 buah | Digunakan untuk flashing driver |
| 5 | Kabel Masukan Video | 2 buah | MCX-J3 Sudut Kanan ke Adaptor Pria BNC, 50Ω, 400mm |
| 6 | Kabel Keluaran Video | 1 buah | MCX-J3 Sudut Kanan ke Adaptor Pria BNC, 50Ω, 400mm |
| 7 | Kabel Tipe-C | 1 buah | Untuk Adaptor USB |
| 8 | Kabel HDMI | 1 buah | Antarmuka Mikro |
| 9 | Panduan Pengguna | 1 | File Digital (Termasuk Kode Sumber Contoh) |
| 10 | Sertifikat Kesesuaian | 1 | Dokumen kertas |
