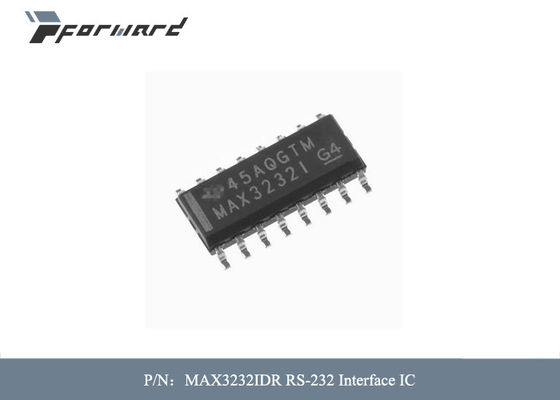

MAX3232IDR RS-232 Tegangan Suplai IC Antarmuka - Maks 5,5 V

Bagian Penerbangan MAX3232IDR RS-232 Interface IC Tegangan Pasokan - Max 5.5 V

Deskripsi Bagian Penerbangan:

Perangkat MAX3232 terdiri dari dua pengemudi jalur, dua penerima jalur, dan sirkuit dual charge-pump dengan ±15-kV ESD protection terminal to terminal (terminal koneksi port serial, termasuk GND).Perangkat memenuhi persyaratan TIA/EIA-232-F dan menyediakan antarmuka listrik antara pengontrol komunikasi asinkron dan konektor port seriPompa muatan dan empat kondensator eksternal kecil memungkinkan operasi dari satu pasokan 3-V hingga 5.5-V.Perangkat beroperasi pada kecepatan sinyal data hingga 250 kbit/s dan maksimal 30-V/μs driver output slew rate.

Fiturdari Bagian Penerbangan:

• • RS-232 Bus-terminal ESD perlindungan melebihi
• ± 15 kV menggunakan model tubuh manusia (HBM)
• • Memenuhi atau melebihi persyaratan TIA/
• Standar EIA-232-F dan ITU V.28
• • Bekerja dengan 3-V hingga 5.5-V VCC
• • Mengoperasikan hingga 250 kbit/s
• • Dua pengemudi dan dua penerima
• • Listrik pasokan rendah: 300 μA
• • Kondensator eksternal: 4 × 0,1 μF
• • Menerima input logika 5-V dengan pasokan 3,3-V
• • Perangkat alternatif yang kompatibel dengan terminal kecepatan tinggi (1 Mbit/s)
• ️ SN65C3232 (~ 40°C sampai 85°C)
• SN75C3232 (0°C sampai 70°C)
