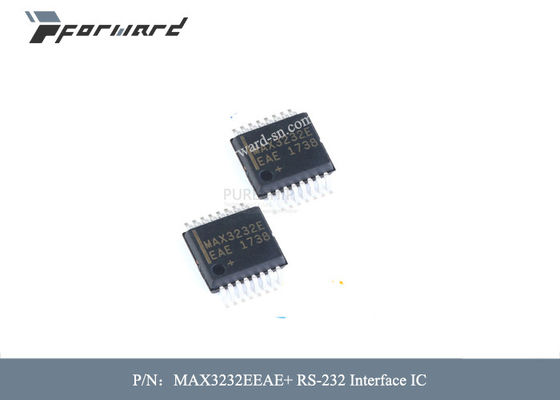

MAX3232EEAE+ RS-232 Antarmuka Bagian Penerbangan Tegangan Pasokan IC - Maks 5,5 V

Bagian Penerbangan MAX3232EEAE+ RS-232 Antarmuka IC Tegangan Suplai - Maks 5,5 V

Deskripsi Bagian Penerbangan:

Perangkat antarmuka komunikasi MAX3222E/MAX3232E/MAX3237E/MAX3241E/ MAX3246E +3.0V bertenaga EIA/TIA-232 dan V.28/V.24 memiliki konsumsi daya yang rendah, kemampuan kecepatan data yang tinggi, dan pelepasan elektrostatis (ESD) yang ditingkatkan perlindungan.Struktur ESD yang disempurnakan melindungi semua output pemancar dan input receiver hingga ±15kV menggunakan IEC 1000-4-2 Air-Gap Discharge, ±8kV menggunakan IEC 1000-4-2 Contact Discharge (±9kV untuk MAX3246E), dan ±15kV menggunakan Human Model Tubuh.Logika dan pin I/O penerima MAX3237E dilindungi dengan standar di atas, sedangkan pin keluaran pemancar dilindungi hingga ±15kV menggunakan Model Tubuh Manusia.

Panggung output pemancar low-dropout yang dipatenkan memberikan kinerja RS-232 yang sebenarnya dari catu daya +3.0V ke +5.5V, menggunakan pompa muatan ganda internal.Pompa muatan hanya membutuhkan empat kapasitor kecil 0,1μF untuk beroperasi dari suplai +3,3V.Setiap perangkat menjamin operasi pada kecepatan data 250kbps sambil mempertahankan tingkat output RS-232.MAX3237E menjamin pengoperasian pada 250kbps dalam mode pengoperasian normal dan 1Mbps dalam mode pengoperasian MegaBaud™, sambil mempertahankan tingkat output yang sesuai dengan RS-232.

MAX3222E/MAX3232E memiliki dua penerima dan dua pemancar.MAX3222E menampilkan mode shutdown 1μA yang mengurangi konsumsi daya dalam sistem portabel bertenaga baterai.Penerima MAX3222E tetap aktif dalam mode mati, memungkinkan pemantauan perangkat eksternal sambil hanya mengonsumsi arus suplai 1μA.MAX3222E dan MAX3232E adalah pin, paket, dan secara fungsional kompatibel dengan MAX242 dan MAX232 standar industri.

MAX3241E/MAX3246E adalah port serial lengkap (tiga driver/lima penerima) yang dirancang untuk komputer notebook dan subnotebook.MAX3237E (lima driver/ tiga penerima) ideal untuk aplikasi periferal yang memerlukan transfer data cepat.Perangkat ini menampilkan mode mati di mana semua penerima tetap aktif, sementara hanya mengonsumsi 1μA (MAX3241E/MAX3246E) atau 10nA (MAX3237E).

MAX3222E, MAX3232E, dan MAX3241E tersedia dalam paket hemat ruang SO, SSOP, TQFN dan TSSOP.MAX3237E ditawarkan dalam paket SSOP.MAX3246E ditawarkan dalam paket ultra-kecil 6 x 6 UCSP™.

FiturBagian Penerbangan:

• Untuk Aplikasi Ruang Terbatas
• • MAX3228E/MAX3229E: ±15kV Dilindungi ESD,
• +2.5V ke +5.5V, Transceiver RS-232 di UCSP
• Untuk Aplikasi Tegangan Rendah atau Kabel Data
• • MAX3380E/MAX3381E: +2,35V hingga +5,5V, 1μA,
• 2Tx/2Rx, Transceiver RS-232 dengan ±15kV
• • Pin I/O dan Logika yang Dilindungi ESD

SpesifikasiBagian Penerbangan:
