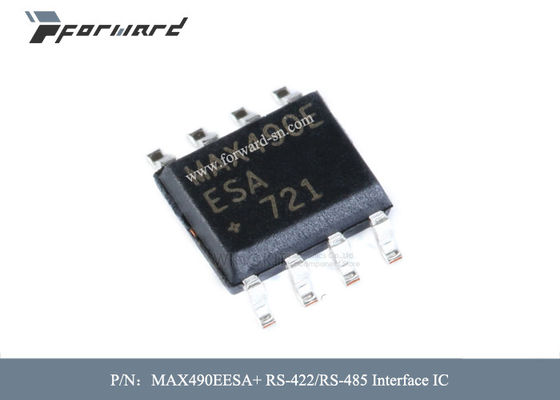

MAX490EESA+ RS-422 RS485 Tegangan Pasokan IC Antarmuka - Maks 5 V

Suku Cadang Penerbangan MAX490EESA+ RS-422/RS-485 Antarmuka Tegangan Pasokan IC - Maks 5 V

Deskripsi Bagian Penerbangan:

MAX481E, MAX483E, MAX485E, MAX487E– MAX491E, dan MAX1487E adalah transceiver berdaya rendah untuk komunikasi RS-485 dan RS-422 di lingkungan yang keras.Setiap output driver dan input receiver dilindungi dari guncangan elektro-statis (ESD) ±15kV, tanpa latchup.Bagian ini berisi satu driver dan satu penerima.Fitur MAX483E, MAX487E, MAX488E, dan MAX489E mengurangi driver slew-rate yang meminimalkan EMI dan mengurangi pantulan yang disebabkan oleh kabel yang tidak diterminasi dengan benar, sehingga memungkinkan transmisi data bebas kesalahan hingga 250kbps.Driver slew rate dari MAX481E, MAX485E, MAX490E, MAX491E, dan MAX1487E tidak dibatasi, memungkinkan mereka untuk mengirimkan hingga 2.5Mbps.

Transceiver ini menarik arus suplai sesedikit 120μA saat dibongkar atau saat terisi penuh dengan driver yang dinonaktifkan (lihat Panduan Selektor).Selain itu, MAX481E, MAX483E, dan MAX487E memiliki mode shutdown arus rendah yang hanya mengkonsumsi 0,5µA.Semua bagian beroperasi dari catu daya +5V tunggal.

Driver dibatasi arus hubung singkat, dan dilindungi dari disipasi daya yang berlebihan oleh sirkuit penonaktifan termal yang menempatkan outputnya ke kondisi impedansi tinggi.Input penerima memiliki fitur fail-safe yang menjamin output berlogika tinggi jika inputnya adalah rangkaian terbuka.

MAX487E dan MAX1487E menampilkan impedansi input penerima beban seperempat unit, memungkinkan hingga 128 transceiver di bus.MAX488E–MAX491E dirancang untuk komunikasi dupleks penuh, sedangkan MAX481E, MAX483E, MAX485E, MAX487E, dan MAX1487E dirancang untuk aplikasi setengah dupleks.Untuk aplikasi yang tidak sensitif terhadap ESD, lihat pin dan fungsi yang kompatibel dengan MAX481, MAX483, MAX485, MAX487–MAX491, dan MAX1487.

FiturBagian Penerbangan:

• * Untuk Aplikasi Toleransi Kesalahan
• MAX3430: ±80V Dilindungi dari Kesalahan, Aman dari Kegagalan, 1/4
• Beban Unit, +3.3V, Transceiver RS-485
• MAX3440E–MAX3444E: ±15kV Dilindungi ESD,
• ± 60V Dilindungi dari Kesalahan, 10Mbps, Aman dari Kegagalan,
• Transceiver RS-485/J1708
• * Untuk Aplikasi Ruang Terbatas
• MAX3460–MAX3464: +5V, Fail-Safe, 20Mbps,
• Transceiver Profibus RS-485/RS-422
• MAX3362: +3.3V, Kecepatan Tinggi, RS-485/RS-422
• Transceiver dalam Paket SOT23
• MAX3280E–MAX3284E: ±15kV Dilindungi ESD,
• 52Mbps, +3V ke +5.5V, SOT23, RS-485/RS-422,
• Penerima Fail-Safe Sejati
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• Pemancar SOT23, RS-485/RS-422
• * Untuk Beberapa Aplikasi Transceiver
• MAX3030E–MAX3033E: ±15kV Dilindungi ESD,
• +3.3V, Pemancar Quad RS-422
• * Untuk Aplikasi Fail-Safe
• MAX3080–MAX3089: Fail-Safe, Kecepatan Tinggi
• (10 Mbps), RS-485/RS-422 Batas Kecepatan Perubahan
• Transceiver
• * Untuk Aplikasi Tegangan Rendah
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: Bertenaga +3,3V, ±15kV
• Dilindungi ESD, 12Mbps, Slew-Rate-Limited,
• Transceiver RS-485/RS-422 Sejati

SpesifikasiBagian Penerbangan:
