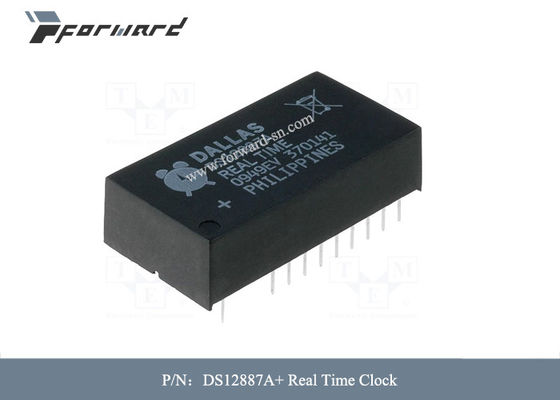

Bagian Penerbangan DS12887A+ Jam Waktu Nyata Ukuran Memori RTC 114 B

Bagian Penerbangan DS12887A+ Jam Waktu Nyata Ukuran Memori RTC 114 B

Deskripsi Bagian Penerbangan:

Jam real-time (RTC) DS12885, DS12887, dan DS12C887 dirancang untuk menjadi pengganti langsung untuk DS1285 dan DS1287.Perangkat menyediakan jam/kalender real-time, alarm satu waktu dalam sehari, tiga interupsi yang dapat disamarkan dengan output interupsi umum, gelombang persegi yang dapat diprogram, dan 114 byte RAM statis yang didukung baterai (113 byte dalam DS12C887 dan DS12C887A).DS12887 mengintegrasikan kristal kuarsa dan sumber energi litium ke dalam paket DIP enkapsulasi 24-pin.DS12C887 menambahkan satu abad byte di alamat 32h.Untuk semua perangkat, tanggal di akhir bulan disesuaikan secara otomatis untuk bulan dengan kurang dari 31 hari, termasuk koreksi untuk tahun kabisat.Perangkat juga beroperasi dalam format 24 jam atau 12 jam dengan indikator AM/PM.Sirkuit kompensasi suhu presisi memantau status VCC.Jika kegagalan daya utama terdeteksi, perangkat secara otomatis beralih ke suplai cadangan.Baterai sel koin litium dapat dihubungkan ke pin input VBAT pada DS12885 untuk mempertahankan operasi waktu dan tanggal saat daya utama tidak ada.Perangkat diakses melalui antarmuka multiplexed byte-wide, yang mendukung mode Intel dan Motorola.

FiturBagian Penerbangan:

* Pengganti Drop-In untuk Jam/Kalender Komputer IBM AT

* RTC Menghitung Detik, Menit, Jam, Hari, Tanggal,

Bulan, dan Tahun dengan Kompensasi Tahun Kabisat Hingga 2099

* Representasi Waktu Biner atau BCD

* Jam 12 Jam atau 24 Jam dengan AM dan PM dalam Mode 12 Jam

* Opsi Penghematan Waktu Siang Hari

* Waktu Bus Intel atau Motorola yang Dapat Dipilih

* Dihubungkan dengan Perangkat Lunak sebagai 128 Lokasi RAM

* 14 Byte Jam dan Register Kontrol

* 114 Byte untuk Tujuan Umum, RAM yang Didukung Baterai (113 Byte dalam DS12C887 dan DS12C887A)

* Fungsi Penghapusan RAM (DS12885, DS12887A, dan DS12C887A)

* Interupsi Output dengan Tiga Bendera Interupsi yang Dapat Ditutupi Secara Independen

* Time-of-Day Alarm Sekali Per Detik hingga Sekali Per Hari

* Tarif Berkala dari 122μs hingga 500ms

* Bendera Siklus Pembaruan Akhir Jam

* Output Gelombang Persegi yang Dapat Diprogram

* Deteksi Kegagalan Daya Otomatis dan Sirkuit Sakelar

* Opsional 28-Pin PLCC Surface Mount Package atau 32-Pin TQFP (DS12885)

* Paket DIP Enkapsulasi Opsional (EDIP) dengan Kristal dan Baterai Terintegrasi (DS12887, DS12887A, DS12C887, DS12C887A)

* Kisaran Suhu Industri Opsional Tersedia

* Underwriters Laboratory (UL) Diakui.

Spesifikasi Bagian Penerbangan:
