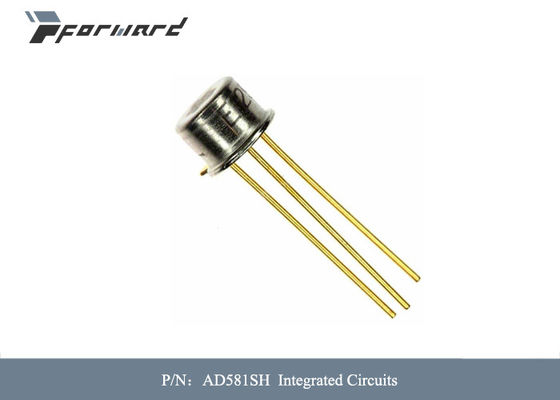

Komponen Penerbangan AD581SH Output Tegangan Sirkuit Terpadu (Min/Tetap) 10V

Komponen Penerbangan AD581SH Output Tegangan Sirkuit Terpadu (Min/Tetap) 10V


Deskripsi Bagian Penerbangan:


AD581 adalah referensi tegangan celah pita 3-pin, terkompensasi suhu, monolitik, yang memberikan output 10,00 V yang presisi dari level input yang tidak diatur mulai dari 12 V hingga 30 V. Pemangkasan wafer laser (LWT) digunakan untuk memangkas kedua kesalahan pada +25°C serta koefisien suhu, menghasilkan kinerja presisi tinggi yang sebelumnya hanya tersedia pada modul hybrid atau modul yang diatur oven yang mahal.Toleransi kesalahan awal 5 mV dan koefisien suhu terjamin 5 ppm/°C dari AD581L tersedia dalam referensi voltase monolitik.

Desain sirkuit celah pita yang digunakan dalam AD581 menawarkan beberapa keunggulan dibandingkan teknik dioda breakdown Zener klasik.Yang paling penting, tidak diperlukan komponen eksternal untuk mencapai akurasi penuh dan stabilitas yang signifikan pada sistem daya rendah.Selain itu, arus pasokan total ke perangkat, termasuk penguat buffer keluaran (yang dapat memasok hingga 10 mA) biasanya adalah 750 μA.Stabilitas jangka panjang dari desain celah pita setara dengan dioda referensi Zener yang dipilih.

AD581 direkomendasikan untuk digunakan sebagai referensi untuk konverter digital-ke-analog (DAC) 8-, 10- atau 12-bit yang memerlukan referensi presisi eksternal.Perangkat ini juga ideal untuk semua jenis konverter analog-ke-digital (ADC) hingga akurasi 14-bit, baik perkiraan berturut-turut atau desain integrasi, dan secara umum dapat menawarkan kinerja yang lebih baik daripada yang disediakan oleh referensi mandiri standar.

AD581J, AD581K, dan AD581L ditentukan untuk pengoperasian dari 0°C hingga 70°C;AD581S, AD581T, dan AD581U ditentukan untuk kisaran −55°C hingga +125°C.Semua nilai dikemas dalam kaleng logam TO-5 3-pin yang tertutup rapat.

Fitur Bagian Penerbangan:

• Pemangkasan laser dengan akurasi awal dan koefisien suhu menghasilkan kesalahan yang sangat rendah terhadap suhu tanpa menggunakan komponen eksternal.AD581L memiliki deviasi maksimum dari 10.000 V sebesar ±7,25 mV dari 0°C hingga 70°C, sedangkan AD581U menjamin kesalahan total maksimum ±15 mV tanpa trim eksternal dari −55°C hingga +125°C.
• Karena pemotongan laser dilakukan pada wafer sebelum dipisahkan menjadi chip individu, AD581 sangat berharga bagi perancang hibrida karena kemudahan penggunaannya, kurangnya trim eksternal yang diperlukan, dan kinerja tinggi yang melekat.
• AD581 juga dapat dioperasikan dalam mode Zener 2-pin untuk memberikan referensi presisi −10 V hanya dengan satu resistor eksternal ke suplai yang tidak diatur.Performa dalam mode ini hampir sama dengan konfigurasi 3-pin standar.
• Desain sirkuit lanjutan menggunakan konsep celah pita memungkinkan AD581 untuk memberikan kinerja penuh dengan tegangan input yang tidak diatur hingga 13 V. Dengan resistor eksternal, perangkat beroperasi dengan suplai serendah 11,4 V. 5. AD581 tersedia dalam versi sesuai dengan MILSTD-883.Lihat lembar data militer untuk spesifikasi terperinci.

Spesifikasi Bagian Penerbangan:
