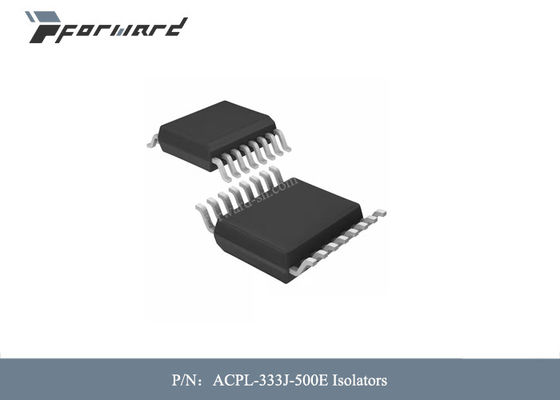

Bagian Penerbangan ACPL-333J-500E Saklar Toggle Isolator Isolasi Tegangan 5000Vrms
| Nomor model | ACPL-333J-500E |
|---|---|
| Kuantitas min Order | 1 buah |
| Harga | dapat dinegosiasikan |
| Kemasan rincian | kotak |
| Syarat-syarat pembayaran | L/C, T/T |
Contact me for free samples and coupons. Hubungi saya untuk sampel dan kupon gratis.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.
xDetail produk
| pabrikan | Broadcom Terbatas | Kekebalan Transien Mode Umum (Min) | 15kV/µs |
|---|---|---|---|
| Tegangan - Isolasi | 5000Vrms | Tunda Propagasi tpLH / tpHL (Maks) | 250ns, 250ns |
| Distorsi Lebar Pulsa (Maks) | 100ns | Waktu Naik / Turun (Typ) | 50ns, 50ns |
| Arus - Keluaran Tinggi, Rendah | 2A, 2A | ||
| Menyoroti | Isolator Bagian Penerbangan,5000Vrms Bagian Penerbangan |
||
Deskripsi Produk
Bagian Penerbangan ACPL-333J-500E Toggle Switch Isolator Isolasi Tegangan 5000Vrms
Deskripsi Bagian Penerbangan:
ACPL-333J adalah driver gerbang cerdas arus keluaran 2,5 A yang canggih, mudah digunakan, yang menjadikan perlindungan kesalahan IGBT VCE ringkas, terjangkau, dan mudah diterapkan.Fitur-fitur seperti deteksi VCE terintegrasi, under voltage lockout (UVLO), “soft” IGBT turn-off, umpan balik kesalahan kolektor terbuka terisolasi, penjepitan Miller aktif, dan reset Autofault memberikan fleksibilitas desain maksimum dan perlindungan sirkuit.
ACPL-333J berisi LED AlGaAs.LED digabungkan secara optik ke sirkuit terintegrasi dengan tahap output daya.ACPL-333J cocok untuk IGBT daya penggerak dan MOSFET yang digunakan dalam aplikasi inverter kontrol motor.Tegangan dan arus yang disuplai oleh optocoupler ini membuatnya ideal untuk menggerakkan IGBT secara langsung dengan peringkat hingga 1200 V dan 150 A. Untuk IGBT dengan peringkat yang lebih tinggi, ACPL-333J dapat digunakan untuk menggerakkan tahap daya diskrit yang menggerakkan gerbang IGBT .ACPL-333J memiliki tegangan isolasi VIORM = 1414 VPEAK.
Fitur Bagian Penerbangan:
• 2.0 Arus keluaran puncak minimum
• Penundaan propagasi maksimum 250 ns pada kisaran suhu
• 1.7A Active Miller Clamp.Clamp pin pendek ke VEE jika tidak digunakan
• Deteksi desaturasi
• Under Voltage Lock-Out Protection (UVLO) dengan Hysteresis
• Umpan balik kesalahan Terisolasi Pengumpul Terbuka
• Matikan IGBT “Lembut”.
• Automatic Fault Reset setelah waktu bisu tetap, biasanya 26ms
• Tersedia dalam paket SO-16
• 100 ns distorsi lebar pulsa maksimum (PWD)
• 50 kV/µs minimum penolakan mode umum (CMR) pada VCM = 1500 V
• ICC(maks) < 5 mA arus suplai maksimum
• Rentang pengoperasian VCC yang luas: 15 V hingga 30 V di atas rentang suhu
• Kisaran suhu pengoperasian yang luas: –40°C hingga 105°C
• Persetujuan keselamatan:
Persetujuan UL, 5000 VRMS selama 1 menit, persetujuan CSA,
Persetujuan IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK
Spesifikasi Bagian Penerbangan:
| JENIS | KETERANGAN |
| Kategori | |
| Mfr | Broadcom Terbatas |
| Seri | - |
| Kemasan |
Pita & Gulungan (TR) Pita Potong (CT) Digi-Reel® |
| Status Produk | Aktif |
| Teknologi | Kopling Optik |
| Jumlah Saluran | 1 |
| Tegangan - Isolasi | 5000Vrms |
| Imunitas Transien Mode Umum (Min) | 15kV/µs |
| Tunda Propagasi tpLH / tpHL (Maks) | 250ns, 250ns |
| Distorsi Lebar Pulsa (Maks) | 100ns |
| Waktu Naik / Turun (Typ) | 50ns, 50ns |
| Arus - Keluaran Tinggi, Rendah | 2A, 2A |
| Arus - Keluaran Puncak | 2.5A |
| Tegangan - Maju (Vf) (Typ) | 1.6V |
| Arus - Maju DC (Jika) (Maks) | 25 mA |
| Tegangan - Pasokan Keluaran | 15V ~ 30V |
| Suhu Operasional | -40°C ~ 105°C |
| Tipe Pemasangan | Permukaan gunung |
| Paket / Kasus | 16-SOIC (Lebar 0,295", 7,50 mm) |
| Paket Perangkat Pemasok | 16-SO |
| Badan Persetujuan | CSA, IEC/EN/DIN, UR |
| Nomor Produk Dasar | ACPL-333 |
