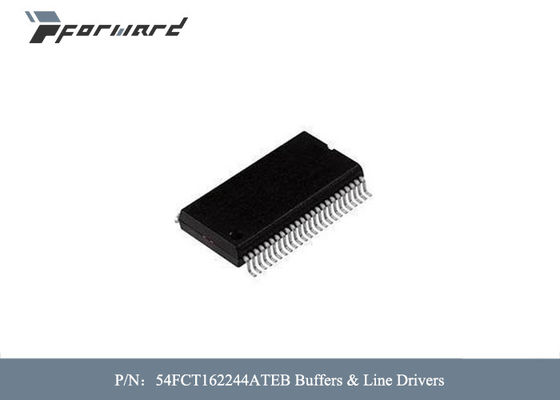

Suku Cadang Penerbangan 54FCT162244ATEB Buffer & Line Driver Suplai Tegangan Maks 5 V

Suku Cadang Penerbangan 54FCT162244ATEB Buffer & Line Driver Suplai Tegangan Maks 5 V

Deskripsi Bagian Penerbangan:


FCT162244T 16-Bit Buffer/Line Driver adalah untuk antarmuka bus atau aplikasi penyangga sinyal yang membutuhkan kecepatan tinggi dan disipasi daya rendah.Perangkat ini memiliki aliran melalui organisasi pin, dan mengecilkan kemasan untuk menyederhanakan tata letak papan.Semua input dirancang dengan histeresis untuk meningkatkan margin kebisingan.Kontrol tiga-status memungkinkan operasi 4-bit, 8-bit, atau gabungan 16-bit yang independen.Bagian-bagian ini adalah pengganti plug-in untuk 54/74ABT16244 di mana kecepatan yang lebih tinggi, kebisingan yang lebih rendah atau tingkat disipasi daya yang lebih rendah diinginkan.FCT162244T memiliki level arus keluaran seimbang dan resistor pembatas arus.Ini menawarkan pantulan tanah yang rendah, undershoot minimal, dan waktu jatuh output yang terkontrol, mengurangi kebutuhan resistor pemutus seri eksternal sambil tetap memberikan operasi kecepatan sangat tinggi untuk beban kurang dari 200pF.

Fitur Bagian Penerbangan:

Teknologi 0,5 MICRON CMOS

• Penggantian CMOS berkecepatan tinggi dan berdaya rendah untuk fungsi ABT

• Tipikal tSK(o) (Kemiringan Keluaran) < 250ps

• Kebocoran input dan output rendah ≤ 1µA (maks.)

• ESD > 2000V per MIL-STD-883, Metode 3015;> 200V menggunakan

model mesin (C = 200pF, R = 0)

• Penggerak Output Seimbang:

– ±24mA (industri)

– ±16mA (militer)

• Mengurangi kebisingan peralihan sistem

• Tipikal VOLP (Output Ground Bounce) < 0,6V pada VCC = 5V,

TA = 25°C

• Tersedia dalam paket berikut:

– Industri: SSOP, TSSOP

– Militer: CERPACK

Spesifikasi Bagian Penerbangan:
